Die App

Bedienung und Steuerung



Intelligente Licht-, Heizung-, Multimedia- und Alarmsteuerung unabhängig vom Aufenthaltsort per Fingerdruck – knXpresso ist als intuitive Bedienoberfläche das multifunktionelle Herzstück zur Visualisierung und Kontrolle Ihrer intelligenten Gebäudetechnik mit individuellen Erweiterungsmöglichkeiten. Es verbindet Ihr KNX-System mit ihrem Tablet und Smartphone.

Es ist keine zusätzliche Hardware nötig und verbindet sich über Ihr vorhandenes KNX-IP-Interface mit Ihrem KNX-System.
Oder Sie erwerben KNX-IP-Interface von knXpresso.

Die gesamte Menüführung ist trotz des großen Funktionsumfangs intuitiv angelegt, Aktionen werden via Tablet oder Smartphone raumspezifisch oder raumübergreifend bis zur gesamten Gebäudeautomatisierung ausgeführt.

Die Bedienoberfläche lässt sich auch komplett individuell auf Ihr Heim und Design anpassen.




Weiterlesen …

Intuitive Bedienung

Durch verschiedene Elemente wie Schieberegler, Umschalter oder EIN und Aus können verschiedene Bedienungen realisiert werden.

Lichtstimmungen

Durch Szenen und Szenenauslösungen können einem Bedienelemente oder KNX-Taster mehrere Lichtquellen gleichzeitig geschaltet werden.

Farbkreis-Regler

Hiermit kann sehr einfach eine Farbe bei RGB-Leuchtmitteln eingestellt werden.

Integration von Philips Hue

Durch diese Möglichkeit kann das Philips Hue System in die KNX-Anlage fest integriert werden.

Verschiedene Bedienelemente

Beschattung kann über Schieberegler, Buttons mit und ohne langer/kurzer Tastendruck bedient werden.

Absolute Positionierung

Positionen über Prozentwerte können auch angefahren werden. Vorausgesetzt der Aktor unterstützt dies.

Endlagen und Positionen

Durch Ausgabeelemente kann dies angezeigt werden.

Temperaturanpassung

Durch verschiedene Bedienelemente wie Plus/Minus Taste oder Schieberegler kann die gewünschte Raumtemperatur eingestellt werden. Außerdem kann die aktuelle Temperatur angezeigt werden.

Einzelraumregelung

Durch Logiken können Heizkreise bei mehreren geöffneten Fenstern gesperrt werden. Außerdem kann eine automatische Betriebsartenumschaltung z.B. bei Abwesenheit oder Nacht realisiert werden.

Sprachausgabe bei Ereignissen

Unterstützung Amazon Alexa

Benachrichtigungen

Senden einer Nachricht via Email, SMS oder Anruf (Abhängig vom Android-Gerät). Außerdem lässt sich der Akkustatus, Netzwerkverbindung und Spannungsversorgung des Android-Geräts überwachen.

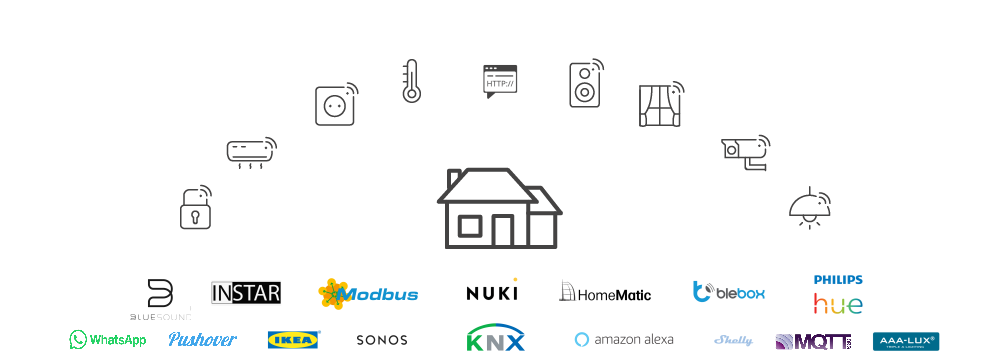

Einbindung von Drittsystemen²

Integration von IP-Kameras, digitalen Türschlössern (z.B. Nuki) und IP-Türsprechanlagen.

Anwesenheitssimulation

Durch Szenen und Zeitaufträge lassen sich Anwesendheitssimulationen (z.B. Einschalten verschiedener Lichtquellen) umsetzen.

Alarmmeldeanlage

Durch Logiken und Szenenauslösungen kann mit der vorhandenden KNX-Sensorik eine umfangreiche Alarmanlage realisiert werden. Für die Bedienung sind einzelne Bereiche in der App mit Passwortschutz möglich. Außerdem können zentrale Funktionen beim Verlassen des Gebäudes erstellt werden.

Ansteuerung über IP-Befehle

Alle Geräte die sich direkt über den Browser ansteuern lassen, werden unterstützt.

.

Ansteuerung von Sonos-Geräte

Verfügbar sind Play, Pause, Vor und Zurück.

Verbindung zu KNX-Geräte

Durch Szenenauslösungen und Szenen lassen sich die Komponenten miteinander verbinden.

Einbindung in Szenen

Dadurch kann es mit Lichtquellen oder anderen Szenarien miteinander verbunden werden.

Wert-Zeit-Diagramme

Archivfunktionen

Anzeigen von Verbrauchswerten

Rechnen und Umwandlung

Ereignissteuerung

Szenen und Zeitaufträge

Szenenauslösung und Logiken

Zeitserver

Android-Sensorik


Die Funktionalität der Tablets wird nicht nach einer ETS-Parametrierung gesondert durchgeführt, sondern ist Bestandteil des ETS Projektes. Jedes Tablet wird in der ETS wie ein normales KNX-Gerät (Aktor oder Sensor) integriert. Das Tablet (knXpresso App) bekommt eine physikalische Adresse und wird auch über die ETS mit der Anwendung (Applikationsprogramm) geladen.

Das Erstellen der knXpresso Anwendung erfolgt über ein GUI in der ETS, wobei das Aussehen der einzelnen Seiten (z.B. Räume oder Funktionsseiten wie Heizung, Rollos, Alarmanlage etc.) schon den Seiten der App auf dem Tablet entsprechen.

Das Verbinden der Bedienelemente einer Visualisierungsseite mit den Gruppenadressen des Projekts wird zu einem Kinderspiel.
Die einzelnen Tablets werden nach dem Programmieren der physikalischen Adressen über ein KNX IP-Interface direkt aus der ETS4 oder ETS5 mit den erstellten Applikationsprogramm (knXpresso App Anwendungen) geladen.

Selbstverständlich sind alle gängigen Android Geräte (Tablets/Handys) ab der Version 4.1.1 verwendbar und auch remote einsetzbar.

Neben dem Einsatz in Einfamilienhäusern oder Wohnungen, ist diese Art der Bedienung und Visualisierung besonders in gewerblich genutzten Gebäuden, Arztpraxen, Kanzleien etc. von Vorteil.

Eine solche Installation reduziert drastisch die Anzahl der benötigten Schalter/BCU Kombinationen, erhöht die Übersichtlichkeit der Bedienelemente einzelner Räume, sorgt für mehr Sicherheit und einen spürbaren Mehrwert.

Neben der Möglichkeit Szenen und zeitgesteuerte Aufträge auf den Tablets zu erstellen, können auch Email Benachrichtigungen für alle Arten von Grenzwertverletzungen, Alarmzuständen usw. erstellt werden.

Natürlich sind neben der knXpresso Anwendung alle anderen Funktionen eines Tablets verfügbar.


Alle Funktionen sind abhängig von den verwendeten KNX-Geräten. Einbindung von neuen Funktionen oder weitere Nicht-KNX-Systeme gerne auf Anfrage per Email.
² Voraussetzung ist die Unterstützung von HTTP-Anfragen.
³ Dateien als *.png oder *.jpg






Screenshots …



Hardware



Die App knXpresso funktioniert hersteller-unabhängig. Allerdings kann auch optional unsere Hardware erworben werden.

KNX-IP-Interface oder KNX-IP-Router

Interface und Router sind baugleich







Details
  • Lizenzierung der knXpresso-App erfolgt automatisch über die Hardware.
  • Gleichzeitiger Betrieb von 4 Android-Geräten mit der knXpresso-App (Beliebig viele parametrierbar)
  • Standard KNX-IP-Interface mit 4 Tunnelverbindungen
  • Spannungsversorgung über KNX-Bus
  • Verbindung zwischen App und KNX optional über das sichere TCP/IP-Protokoll
  • 4 Verbindungen gleichzeitig
  • Busprogrammierung über ETS
  • „Long Frame“ Unterstützung für ETS5
  • Weboberfläche mit Geräteinfo und Firmware-Updater
  • IP Adressvergabe manuell oder automatisch (DHCP)
  • Jedes Gerät im Bussystem kann mit der ETS für Parametereinstellungen, Inbetriebnahmen, Visualisierungen und Diagnose erreicht werden
  • Installationsmodul für 35mm Hutschienen (DIN, TH35)
  • Datenbank ab ETS3.0d
  • KNX-zertifiziert und CE-konform







Tablet-Halterung

Verfügbar ab Q3/2018 – Abbildung ohne Abdeckung







Details
  • Für jedes 10.1 Zoll Tablet geeignet
    (Max. Außenmaße des Tablets: H=173mm / B=262mm / T=10mm)
  • Kabelführung von zwei Seiten verbunden mit einer Nut an der Rückseite
  • Abdeckung aus hochwertigen Kunststoff in den Farben Weiss und Schwarz (matt oder glänzend)
  • Materialstärke der Abdeckung: 2-3 mm
  • Abdeckung wird magnetisch gehalten







Da die Preise der knXpresso Hardware mit der Anzahl der bestellten Menge variieren, senden Sie uns bitte eine Anfrage. Wir werden ihnen schnellstmöglich ein auf Sie zugeschnittenes Angebot zusenden.

Downloads

FAQ



Wie viele Android-Geräte können mit knXpresso betrieben werden?

Theoretisch können beliebig viele Android-Geräte mit knXpresso betrieben werden. Allerdings wird pro Android-Gerät eine Tunnel-Verbindung benötigt. An einem knXpresso IP-Interface oder Router können vier Geräte gleichzeitig betrieben werden, da vier gleichzeitige Tunnel-Verbindungen möglich sind.

Wie erfolgt die Lizenzierung?

Automatisch über das knXpresso KNX-IP-Interface oder Router. Alternativ kann eine Einzellizenz erworben werden, wenn ein anderes KNX-IP-Interface/Router genutzt wird. In diesem Fall wird die Geräte-ID des Android-Geräts (siehe App-Einstellungen) für die Erstellung des Lizenzschlüssels benötigt.

Wie übertrage ich ohne ETS eine neue Parameter-Datei?

Durch Einfügen der exportierte Datei „knXpresso_UI.xml“ in den Ordner _knxpresso auf deinem Android-Gerät ein (z.B. per USB oder FTP) kann ebenfalls die Parameter-Datei übertragen werden.

Ist ein Fernzugriff mit knXpresso möglich?

Ja, über eine VPN-Verbindung vom Android-Gerät zum Router oder über eine Portfreigabe am Router/Firewall (unsicher).

Kann knXpresso auch mittels Browser genutzt werden oder ist die App auch für iOS verfügbar?

Dies befindet sich in der Planung.

Was geschieht, wenn ein Android-Gerät ausfällt?

Es ist möglich ein zweites Android-Gerät mit identischer Konfiguration parallel zu betreiben. Somit wird ein redundanter Betrieb ermöglicht.

Was geschieht bei einem Stromausfall?

Wie jedes andere KNX-Gerät auch, ist es außer Funktion. Da in der Regel das Android-Gerät einen Akku besitzt, ist es möglich eine Benachrichtigung über SMS/Email zu senden, wenn es zu einem Netzausfall gekommen ist.

Welche Android-Version benötigt knXpresso?

Ab der Version 4.1.1 kann knXpresso verwendet werden.

Die entsprechende Gruppenadresse bei der Parametrierung fehlt. Welche Ursache kann es haben?

Entweder die Gruppenadresse ist mit keinem anderen Kommunikationsobjekt des KNX-Geräts verbunden oder der DPT-Typ stimmt nicht mit dem verwendeten Element überein.

Wie kann die vorhandene Gruppenadressen-Struktur für die Parametrierung ohne ETS verwendet werden?

In der ETS ist es möglich in dem Projekt unter Extras auf „OPC exportieren“ die Gruppenadressen-Struktur zu speichern. Diese *.esf-Datei kann im Dialog „Gruppenadressen suchen“ angezeigt werden.

Können die Parameterdateien im Ordner _knxpresso auf dem Android-Gerät auch mit einem anderen Programm angepasst werden?

Ja die Parameterdateien können mit einem normalen Texteditor bearbeitet werden. Wir empfehlen den Editor Notepad++.

Die Szenendatei wurde fälschlicherweise verändert. Wie kann die vorherige Version wiederherstellt werden?

Bei jeder Änderung in den Szenen oder Szenenauslösung wird vorher eine Sicherung erstellt. Die Datei knXpresso_Scene.bak wird im Ordner _knxpresso des Android-Geräts abgelegt und ist die Sicherung. Zum Wiederherstellen muss die Datei „knXpresso_Scene.xml“ gelöscht werden und „bak“ in „xml“ umbenannt werden.

Leider versteht die Sprachsteuerung manche Befehle nicht immer.

Vergebe bei der Parametrierung einen anderen eindeutigeren Gerätenamen für Amazon Echo oder benenne das Gerät in deiner Alexa-App um.

Wie können Rolläden mit der Sprachsteuerung Alexa gesteuert werden?

Leider hat Amazon Rolläden/Jalousien noch nicht implementiert. Aber mit einem Trick über Absolutwerte, sofern es dein Aktor unterstützt, und dem Schieberegler mit entsprechenden Echo-Namen können Rolläden bewegt werden (z.B. „Setze Fenster 1 auf 50%).

Kann ich über KNX-Taster meine Sonos-Geräte steuern?

Ja, indirekt über die Szenenauslösung.









Über uns





Was ist knXpresso?

Ein Grund für die Erstellung von knXpresso war, die Anzahl der Schalter/BCU Kombinationen in den einzelnen Räumen eines Projektes auf ein Minimum zu reduzieren. Auf der Basis einer KNX Home-Automation sollen im Idealfall alle Aktionen über Android Tablets erfolgen. Anstelle von Schalterleisten in den Räumen werden entsprechende Tablets in Augenhöhe installiert. Die Aktionen, welche über ein Tablet eines Raumes erfolgen, sind entweder raumspezifisch, raumübergreifend oder gar bis hin zur gesamten Hausinstallation möglich.

Was zeichnet uns aus?

Einfache und schnelle Konfiguration von Bedienoberflächen auch für Elektroinstallateure mit wenig KNX- Praxis und erfahrenen KNX Endanwendern.

Eine Konfiguration eines ETS Projektes kann auch am Schreibtisch eines Elektrounternehmens oder Planungsbüros erfolgen und die kundenspezifischen Tablets aus der Ferne geladen werden.

Somit können Kosten gespart werden, was besonders bei Änderungen im laufenden Betrieb eine schnelle und günstige Lösung darstellt.
Szenen und Zeitaufträge können auch von einem Endanwender mit etwas KNX Erfahrung selbst definiert oder geändert werden. Kostenlose Zusatzsoftware bietet dem Anwender die Möglichkeit selbstständig Änderungen an der Bedienoberfläche mit dem „Stand Alone“ Tool, also ohne ETS durchzuführen. Es wird kein Server zur Vorhaltung von KNX Daten benötigt.

Mit knXpresso haben Sie vielfältige Gestaltungsmöglichkeiten der Bedienoberfläche, insbesondere in Bezug auf Farbe, grafisches Aussehen und logischem Aufbau der einzelnen Seiten. Das Aussehen der Bedienelemente einer Seite kann entweder durch die internen Grafiken des ETS/Stand Alone Tools oder aber auch durch selbst erstellte oder erworbene Grafiken erfolgen, wobei auch ein firmenspezifisches Corporate Identity ermöglicht wird.

Sogar ein fast schalterloses Haus wird denkbar, durch freie Gestaltung der Bedienoberflächen.









Zielgruppe dieser Lösung?

Mit knXpresso sollen Elektroinstallationsbetriebe, Planungsbüros und auch Endanwender eine zeitgemäße Variante der KNX Installation anbieten bzw. anwenden können. Die Mehrkosten für die Tablets mit den Wandbefestigungen, Stromversorgungen und den knXpresso Apps werden durch den Wegfall der meisten Schalter/BCU Kombinationen, sowie für überflüssig gewordene teure KNX Controller (Szenen, Zeit, Logik) kompensiert.

Auch für KNX erfahrene Endanwender ist diese Bedien- und Visualisierungs-App ein Gewinn. Eine kostengünstige Erweiterung und Mehrwertsteigerung Ihrer KNX Installation.

Selbst die Anschaffung einer ETS ist nicht nötig. Wenn der Installateur dem Endanwender die aus der ETS exportierten Gruppenadressen seiner Anlage zur Verfügung stellt, ist die Parametrierung der Tablet Seiten mit einem völlig kompatiblen, kostenfreien Stand-Alone Projektierungstools ein Kinderspiel.

Was braucht man?

Eine KNX Elektroinstallation, Android Tablet/Handy ab Version 4.1.1 (Kommunikation über WLAN oder Ethernet)

Für eine Ethernet Verbindung muss das Tablet ein USB-Ethernet Gateway unterstützen. Ein knXpresso IP-Interface oder IP Router (unterstützt 4 Tablets/Handys) oder IP-Interface anderer Hersteller.

knXpresso Apps, welche über ein knXpresso IP-Interface oder Router betrieben werden, benötigen keine Lizenz. Somit sind bis zu 4 Tablets/Handys über ein knXpresso Interface ohne weitere Lizenzkosten zu betreiben. Für den Betrieb von Tablets/Handys über IP-Interfaces anderer Hersteller wird pro Gerät eine Lizenz für den uneingeschränkten Betrieb der App nötig. Die App ist von der knXpresso WEB Seite ladbar. Für den uneingeschränkten Betrieb wird eine Lizenz benötigt. Ohne Lizenz stehen 30 Bedienelemente in einem Projekt zur Verfügung. Die knXpresso Geräteapplikation für die ETS4 oder ETS5 (Projektierungstool) sowie die Stand Alone Version (Parametrierung ohne ETS) sind kostenfrei von der knXpresso Web-Seite ladbar.
